ER Collet Chucks

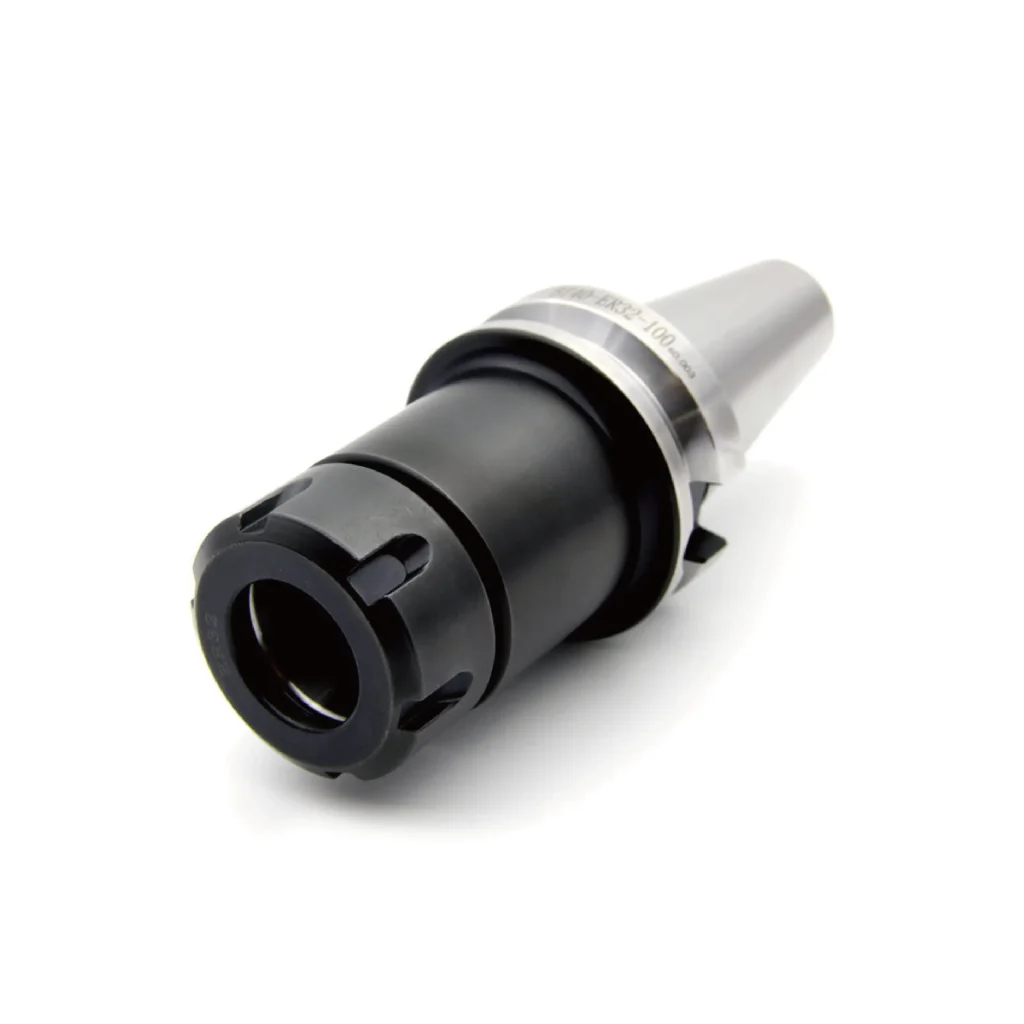

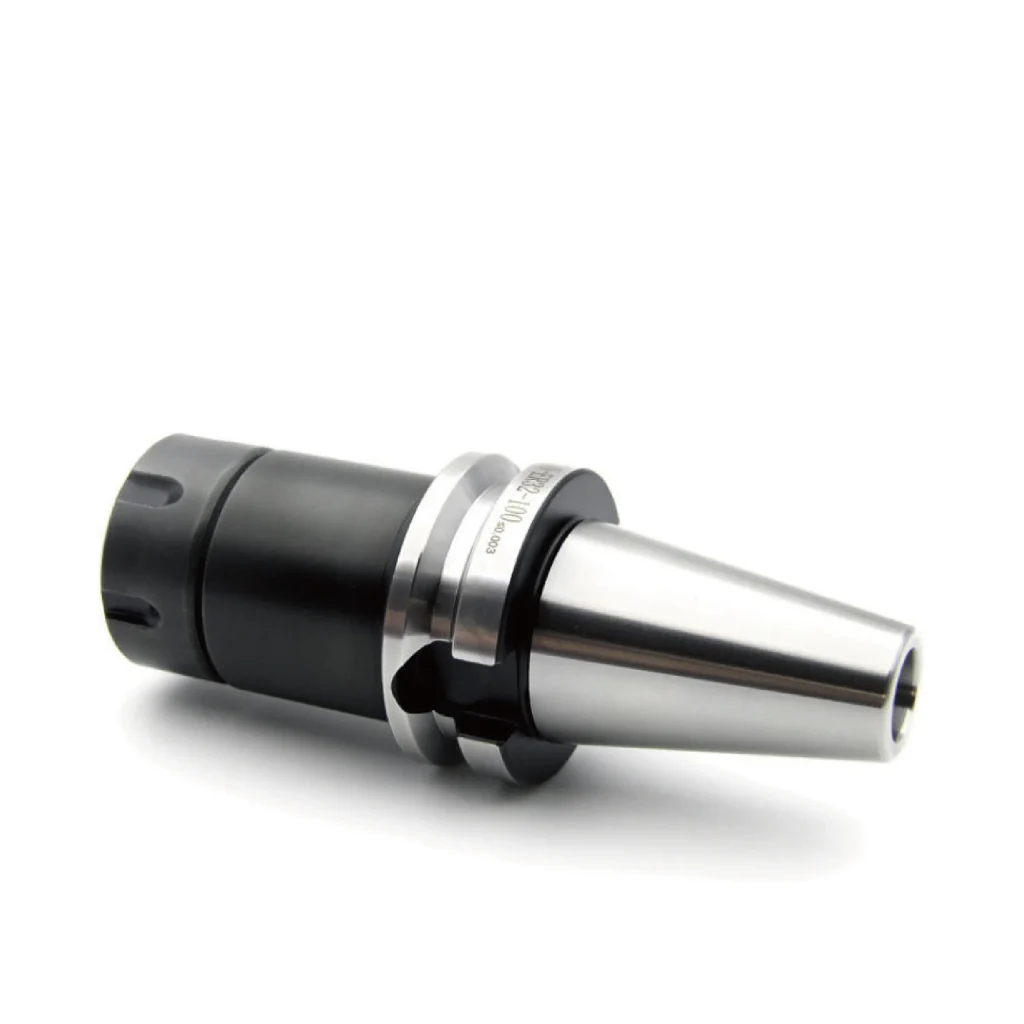

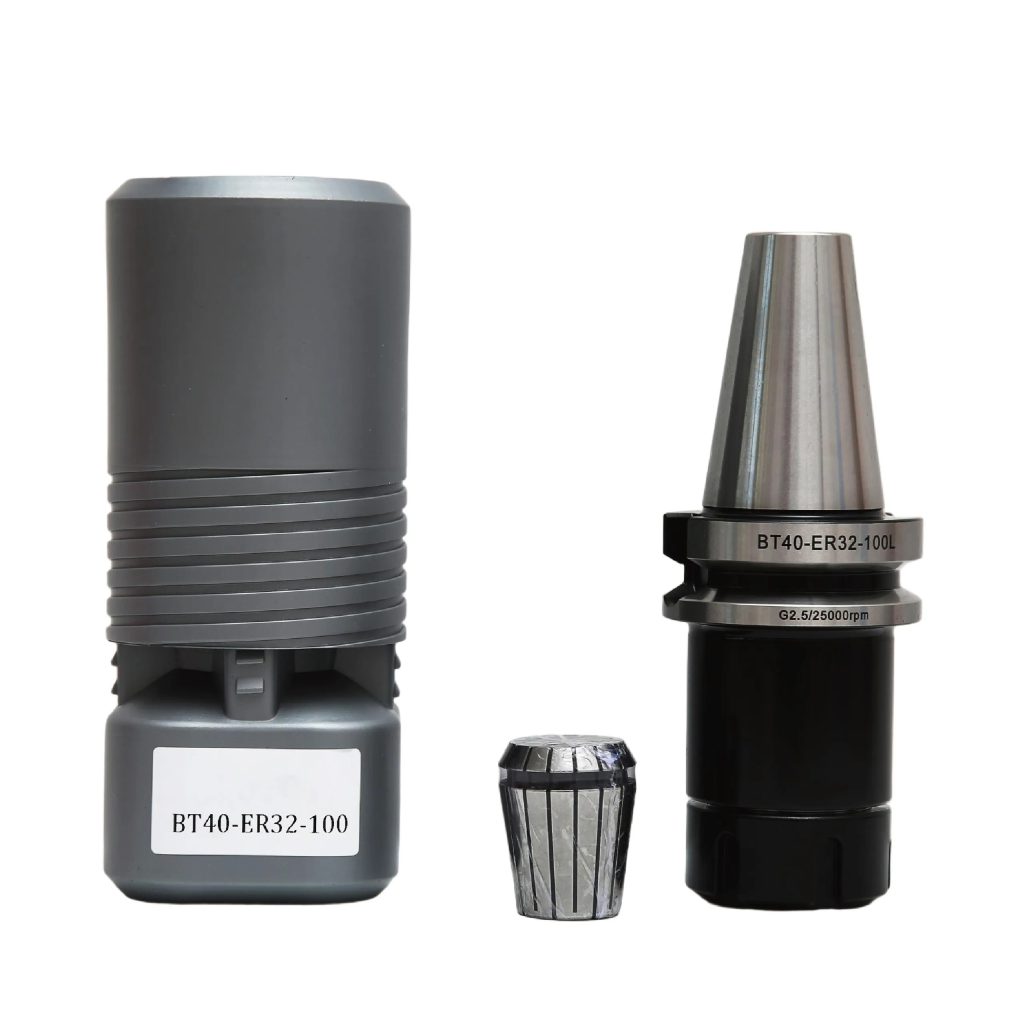

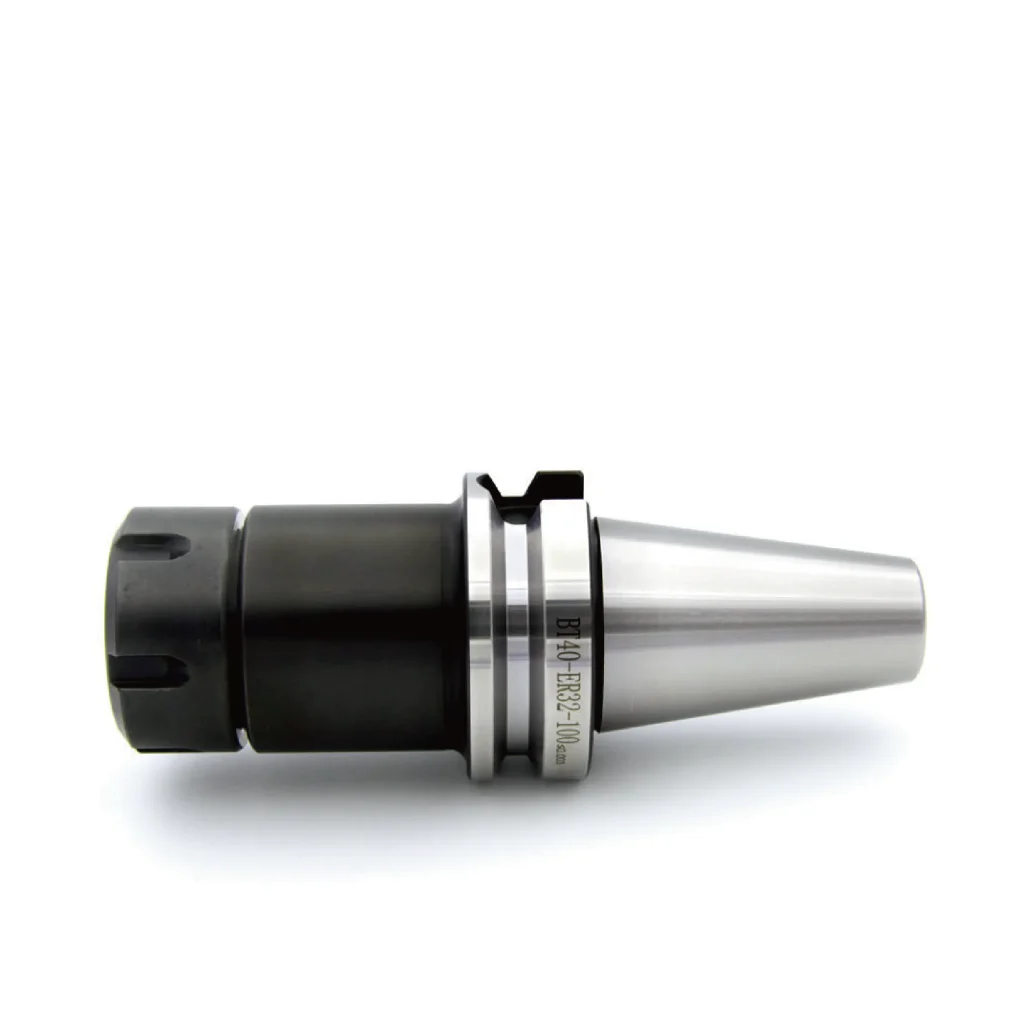

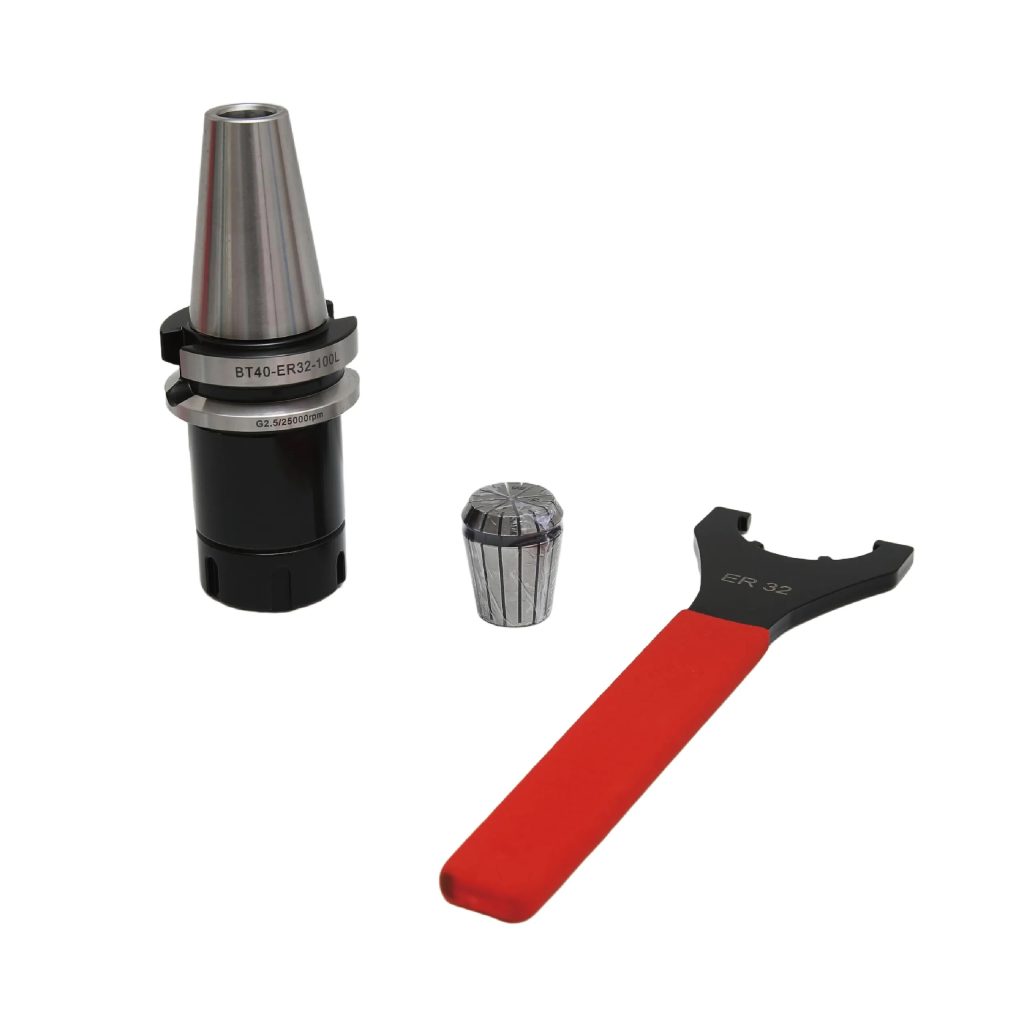

BT（BBT）-ER Collet holder

The BT Collet Chuck Tool Holder is a versatile and widely adopted tooling solution in CNC machining. It perfectly combines the reliable 7:24 taper interface of the BT standard with the flexible, secure gripping power of mechanical collet systems.

Request a Quote

Product Details & Technical Resources

CAD Drawings

Access product dimension drawings and structural references to support selection, installation and project planning.

Technical Specifications

Review key product specifications, including model, size range, accuracy, clamping capacity and compatible machining applications.

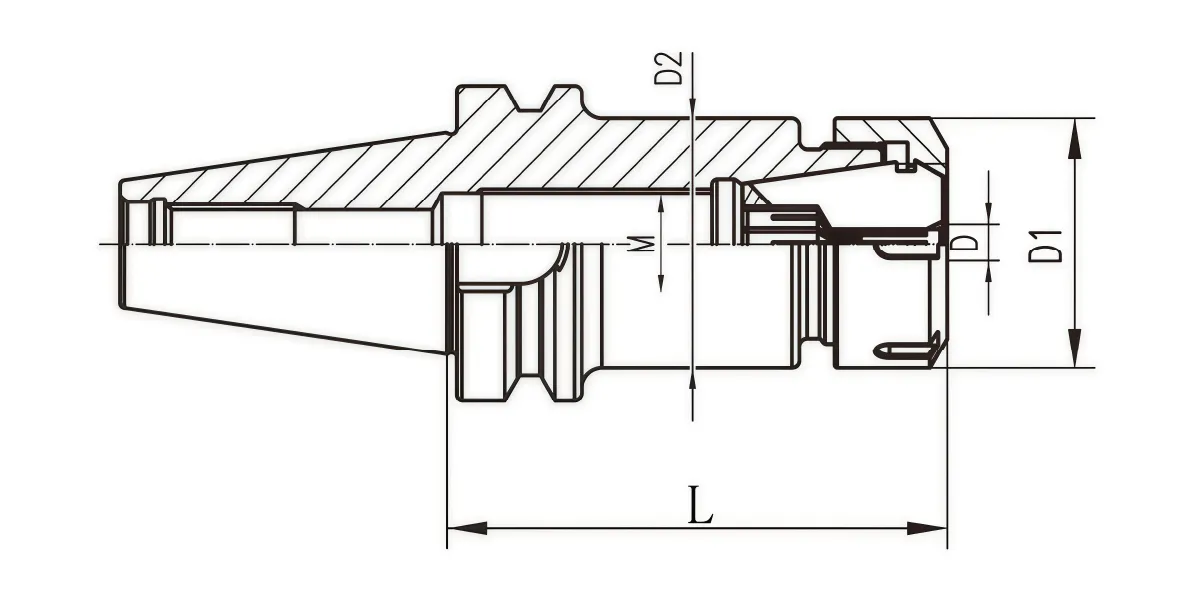

BT/BBT30 ER Collet Chuck
型号 MODEL	尺寸SIZE (mm)
JIS B 6339-AD		D	D1	D2	L	M
BT/BBT30-ER11-60	30	1.0～7	19	19	60	M18×1-LH
BT/BBT30-ER11-90	30	1.0～7	19	19	90	M18×1-LH
BT/BBT30-ER11-120	30	1.0～7	19	19	120	M18×1-LH
BT/BBT30-ER16-60	30	1.0～10	28	28	60	7/16-20 UNF-LH
BT/BBT30-ER16-90	30	1.0～10	28	28	90	7/16-20 UNF-LH
BT/BBT30-ER16-120	30	1.0～10	28	28	120	7/16-20 UNF-LH
BT/BBT30-ER20-60	30	1.0～13	34	34	60	M14×1.5-LH
BT/BBT30-ER20-90	30	1.0～13	34	34	90	M14×1.5-LH
BT/BBT30-ER20-120	30	1.0～13	34	34	120	M14×1.5-LH
BT/BBT30-ER25-60	30	1.0～16	42	42	60	M18×1.5-LH
BT/BBT30-ER25-90	30	1.0～16	42	42	90	M18×1.5-LH
BT/BBT30-ER25-120	30	1.0～16	42	42	120	M18×1.5-LH
BT/BBT30-ER32-60	30	2.0～20	50	50	60	M22×1.5-LH
BT/BBT30-ER32-90	30	2.0～20	50	50	90	M22×1.5-LH
BT/BBT30-ER32-120	30	2.0～20	50	50	120	M22×1.5-LH

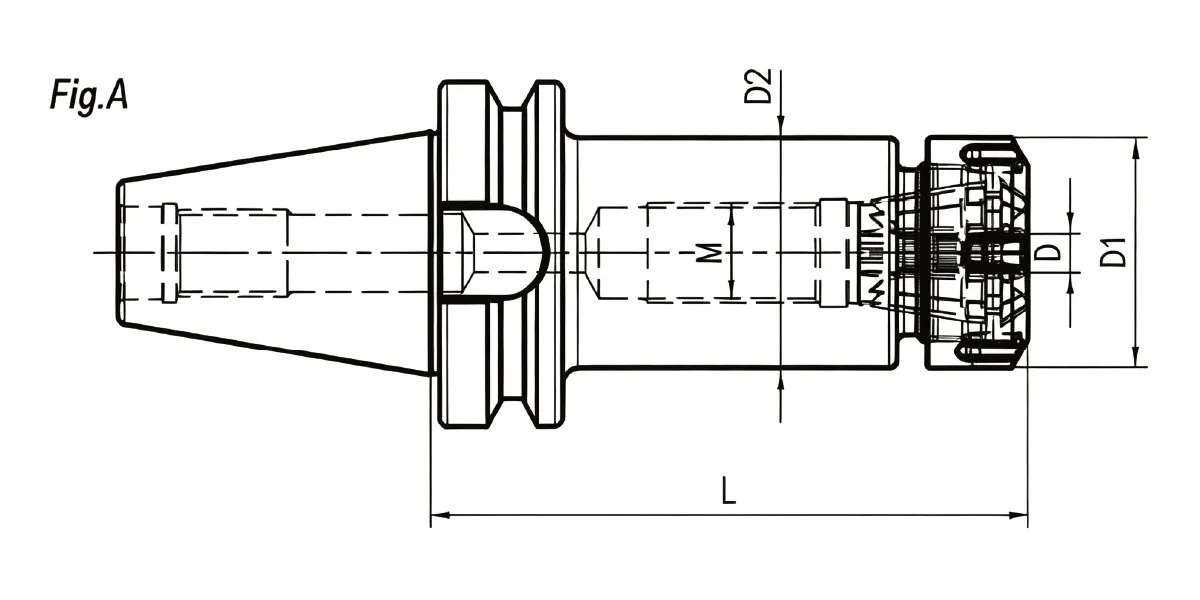

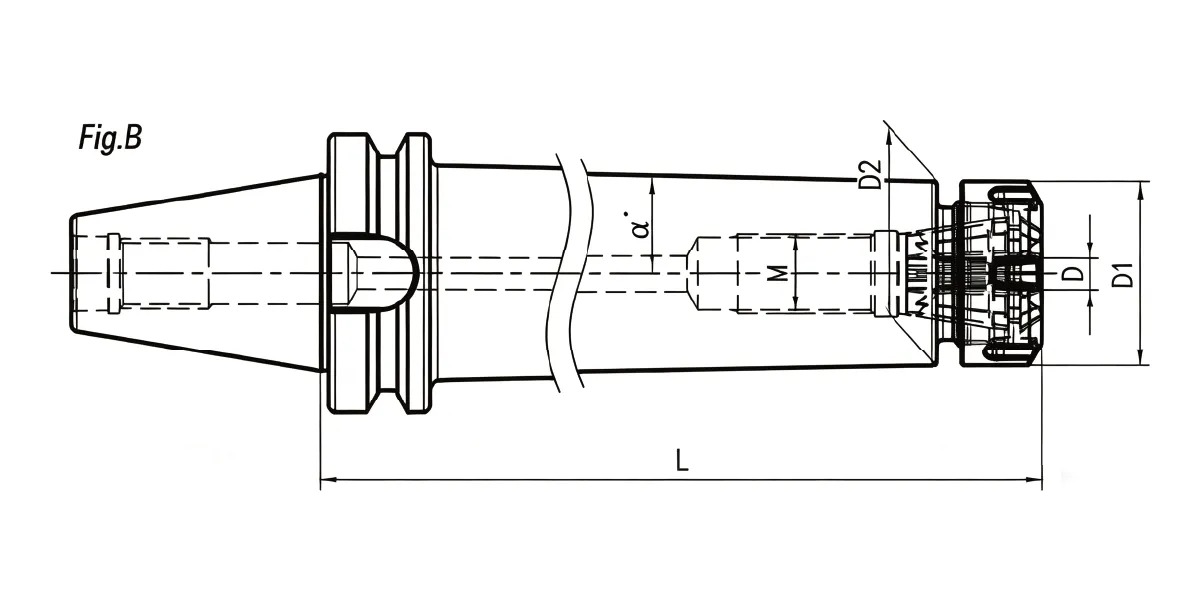

BT/BBT40 50 ER Collet Chuck
型号 MODEL	尺寸SIZE (mm)
JIS B 6339-AD		D	D1	D2	L	M	α	Fig
BT/BBT40-ER11-70	40	1.0～7	19	19	70	M8×1-LH	-	A
BT/BBT40-ER11-90	40	1.0～7	19	19	90	M8×1-LH	-	A
BT/BBT40-ER11-100	40	1.0～7	19	19	100	M8×1-LH	-	A
BT/BBT40-ER11-120	40	1.0～7	19	19	120	M8×1-LH	-	A
BT/BBT40-ER11-160	40	1.0～7	19	19	160	M8×1-LH	-	A
BT/BBT40-ER11-200	40	1.0～7	19	19	200	M8×1-LH	-	A
BT/BBT40-ER16-70	40	1.0～10	28	28	70	7/16-20 UNF-LH	-	A
BT/BBT40-ER16-90	40	1.0～10	28	28	90	7/16-20 UNF-LH	-	A
BT/BBT40-ER16-100	40	1.0～10	28	28	100	7/16-20 UNF-LH	-	A
BT/BBT40-ER16-120	40	1.0～10	28	28	120	7/16-20 UNF-LH	-	A
BT/BBT40-ER16-150	40	1.0～10	28	28	150	7/16-20 UNF-LH	-	A
BT/BBT40-ER16-160	40	1.0～10	28	28	160	7/16-20 UNF-LH	-	A
BT/BBT40-ER16-200	40	1.0～10	28	28	200	7/16-20 UNF-LH	-	A
BT/BBT40-ER16-250	40	1.0～10	28	28	250	7/16-20 UNF-LH	1	B
BT/BBT40-ER16-300	40	1.0～10	28	28	300	7/16-20 UNF-LH	1	B
BT/BBT40-ER16-350	40	1.0～10	28	28	350	7/16-20 UNF-LH	1	B
BT/BBT40-ER16-400	40	1.0～10	28	28	400	7/16-20 UNF-LH	1	B
BT/BBT40-ER20-70	40	1.0～13	34	34	70	M14×1.5-LH	-	A
BT/BBT40-ER20-80	40	1.0～13	34	34	80	M14×1.5-LH	-	A
BT/BBT40-ER20-90	40	1.0～13	34	34	90	M14×1.5-LH	-	A
BT/BBT40-ER20-100	40	1.0～13	34	34	100	M14×1.5-LH	-	A
BT/BBT40-ER20-120	40	1.0～13	34	34	120	M14×1.5-LH	-	A
BT/BBT40-ER20-150	40	1.0～13	34	34	150	M14×1.5-LH	-	A
BT/BBT40-ER20-160	40	1.0～13	34	34	160	M14×1.5-LH	-	A
BT/BBT40-ER20-200	40	1.0～13	34	34	200	M14×1.5-LH	-	A
BT/BBT40-ER20-250	40	1.0～13	34	34	250	M14×1.5-LH	1	B
BT/BBT40-ER20-300	40	1.0～13	34	34	300	M14×1.5-LH	1	B
BT/BBT40-ER20-350	40	1.0～13	34	34	350	M14×1.5-LH	1	B
BT/BBT40-ER20-400	40	1.0～13	34	34	400	M14×1.5-LH	1	B
BT/BBT40-ER25-70	40	1.0～16	42	42	70	M8×1.5-LH	-	A
BT/BBT40-ER25-80	40	1.0～16	42	42	80	M8×1.5-LH	-	A
BT/BBT40-ER25-90	40	1.0～16	42	42	90	M8×1.5-LH	-	A
BT/BBT40-ER25-100	40	1.0～16	42	42	100	M8×1.5-LH	-	A
BT/BBT40-ER25-120	40	1.0～16	42	42	120	M8×1.5-LH	-	A
BT/BBT40-ER25-150	40	1.0～16	42	42	150	M8×1.5-LH	-	A
BT/BBT40-ER25-160	40	1.0～16	42	42	160	M8×1.5-LH	-	A
BT/BBT40-ER25-200	40	1.0～16	42	42	200	M8×1.5-LH	-	A
BT/BBT40-ER25-250	40	1.0～16	42	42	250	M8×1.5-LH	1	B
BT/BBT40-ER25-300	40	1.0～16	42	42	300	M8×1.5-LH	1	B
BT/BBT40-ER25-350	40	1.0～16	42	42	350	M8×1.5-LH	1	B
BT/BBT40-ER25-400	40	1.0～16	42	42	400	M8×1.5-LH	1	B
BT/BBT40-ER32-60	40	2.0～20	50	50	60	M22×1.5-LH	-	A
BT/BBT40-ER32-70	40	2.0～20	50	50	70	M22×1.5-LH	-	A
BT/BBT40-ER32-80	40	2.0～20	50	50	80	M22×1.5-LH	-	A
BT/BBT40-ER32-90	40	2.0～20	50	50	90	M22×1.5-LH	-	A
BT/BBT40-ER32-100	40	2.0～20	50	50	100	M22×1.5-LH	-	A
BT/BBT40-ER32-120	40	2.0～20	50	50	120	M22×1.5-LH	-	A
BT/BBT40-ER32-150	40	2.0～20	50	50	150	M22×1.5-LH	-	A
BT/BBT40-ER32-160	40	2.0～20	50	50	160	M22×1.5-LH	-	A
BT/BBT40-ER32-200	40	2.0～20	50	50	200	M22×1.5-LH	-	A
BT/BBT40-ER32-250	40	2.0～20	50	50	250	M22×1.5-LH	1	B
BT/BBT40-ER32-300	40	2.0～20	50	50	300	M22×1.5-LH	1	B
BT/BBT40-ER32-350	40	2.0～20	50	50	350	M22×1.5-LH	1	B
BT/BBT40-ER32-400	40	2.0～20	50	50	400	M22×1.5-LH	1	B
BT/BBT40-ER40-70	40	3.0～26	63	60	70	1 1/8-16 UN-LH	-	A
BT/BBT40-ER40-80	40	3.0～26	63	60	80	1 1/8-16 UN-LH	-	A
BT/BBT40-ER40-90	40	3.0～26	63	60	90	1 1/8-16 UN-LH	-	A
BT/BBT40-ER40-100	40	3.0～26	63	60	100	1 1/8-16 UN-LH	-	A
BT/BBT40-ER40-120	40	3.0～26	63	60	120	1 1/8-16 UN-LH	-	A
BT/BBT40-ER40-150	40	3.0～26	63	60	150	1 1/8-16 UN-LH	-	A
BT/BBT40-ER40-160	40	3.0～26	63	60	160	1 1/8-16 UN-LH	-	A
BT/BBT40-ER40-200	40	3.0～26	63	60	200	1 1/8-16 UN-LH	-	A
BT/BBT40-ER40-250	40	3.0～26	63	60	250	1 1/8-16 UN-LH	-	B
BT/BBT40-ER40-300	40	3.0～26	63	60	300	1 1/8-16 UN-LH	-	B
BT/BBT40-ER40-350	40	3.0～26	63	60	350	1 1/8-16 UN-LH	-	B
BT/BBT40-ER40-400	40	3.0～26	63	60	400	1 1/8-16 UN-LH	-	B

BT/BBT50-ER11-70	50	1.0～7	19	19	70	M8×1-LH	-	A
BT/BBT50-ER11-100	50	1.0～7	19	19	100	M8×1-LH	-	A
BT/BBT50-ER16-70	50	1.0～10	28	28	70	7/16-20 UNF-LH	-	A
BT/BBT50-ER16-80	50	1.0～10	28	28	80	7/16-20 UNF-LH	-	A
BT/BBT50-ER16-90	50	1.0～10	28	28	90	7/16-20 UNF-LH	-	A
BT/BBT50-ER16-100	50	1.0～10	28	28	100	7/16-20 UNF-LH	-	A
BT/BBT50-ER16-120	50	1.0～10	28	28	120	7/16-20 UNF-LH	-	A
BT/BBT50-ER16-160	50	1.0～10	28	28	160	7/16-20 UNF-LH	-	A
BT/BBT50-ER16-165	50	1.0～10	28	28	165	7/16-20 UNF-LH	-	A
BT/BBT50-ER16-200	50	1.0～10	28	28	200	7/16-20 UNF-LH	-	A
BT/BBT50-ER16-250	50	1.0～10	28	28	250	7/16-20 UNF-LH	1	B
BT/BBT50-ER16-300	50	1.0～10	28	28	300	7/16-20 UNF-LH	1	B
BT/BBT50-ER16-350	50	1.0～10	28	28	350	7/16-20 UNF-LH	1	B
BT/BBT50-ER16-400	50	1.0～10	28	28	400	7/16-20 UNF-LH	1	B
BT/BBT50-ER20-70	50	1.0～13	34	34	70	M14×1.5-LH	-	A
BT/BBT50-ER20-80	50	1.0～13	34	34	80	M14×1.5-LH	-	A
BT/BBT50-ER20-90	50	1.0～13	34	34	90	M14×1.5-LH	-	A
BT/BBT50-ER20-100	50	1.0～13	34	34	100	M14×1.5-LH	-	A
BT/BBT50-ER20-120	50	1.0～13	34	34	120	M14×1.5-LH	-	A
BT/BBT50-ER20-135	50	1.0～13	34	34	135	M14×1.5-LH	-	A
BT/BBT50-ER20-160	50	1.0～13	34	34	160	M14×1.5-LH	-	A
BT/BBT50-ER20-165	50	1.0～13	34	34	165	M14×1.5-LH	-	A
BT/BBT50-ER20-200	50	1.0～13	34	34	200	M14×1.5-LH	-	A
BT/BBT50-ER20-250	50	1.0～13	34	34	250	M14×1.5-LH	1	B
BT/BBT50-ER20-300	50	1.0～13	34	34	300	M14×1.5-LH	1	B
BT/BBT50-ER20-350	50	1.0～13	34	34	350	M14×1.5-LH	1	B
BT/BBT50-ER20-400	50	1.0～13	34	34	400	M14×1.5-LH	1	B
BT/BBT50-ER25-70	50	1.0～16	42	42	70	M18×1.5-LH	-	A
BT/BBT50-ER25-80	50	1.0～16	42	42	80	M18×1.5-LH	-	A
BT/BBT50-ER25-90	50	1.0～16	42	42	90	M18×1.5-LH	-	A
BT/BBT50-ER25-100	50	1.0～16	42	42	100	M18×1.5-LH	-	A
BT/BBT50-ER25-120	50	1.0～16	42	42	120	M18×1.5-LH	-	A
BT/BBT50-ER25-160	50	1.0～16	42	42	160	M18×1.5-LH	-	A
BT/BBT50-ER25-165	50	1.0～16	42	42	165	M18×1.5-LH	-	A
BT/BBT50-ER25-200	50	1.0～16	42	42	200	M18×1.5-LH	-	A
BT/BBT50-ER25-250	50	1.0～16	42	42	250	M18×1.5-LH	1	B
BT/BBT50-ER25-300	50	1.0～16	42	42	300	M18×1.5-LH	1	B
BT/BBT50-ER25-350	50	1.0～16	42	42	350	M18×1.5-LH	1	B
BT/BBT50-ER25-400	50	1.0～16	42	42	400	M18×1.5-LH	1	B
BT/BBT50-ER32-70	50	2.0～20	50	50	70	M22×1.5-LH	-	A
BT/BBT50-ER32-90	50	2.0～20	50	50	90	M22×1.5-LH	-	A
BT/BBT50-ER32-100	50	2.0～20	50	50	100	M22×1.5-LH	-	A
BT/BBT50-ER32-120	50	2.0～20	50	50	120	M22×1.5-LH	-	A
BT/BBT50-ER32-160	50	2.0～20	50	50	160	M22×1.5-LH	-	A
BT/BBT50-ER32-165	50	2.0～20	50	50	165	M22×1.5-LH	-	A
BT/BBT50-ER32-200	50	2.0～20	50	50	200	M22×1.5-LH	-	A
BT/BBT50-ER32-250	50	2.0～20	50	50	250	M22×1.5-LH	1	B
BT/BBT50-ER32-300	50	2.0～20	50	50	300	M22×1.5-LH	1	B
BT/BBT50-ER32-350	50	2.0～20	50	50	350	M22×1.5-LH	1	B
BT/BBT50-ER32-400	50	2.0～20	50	50	400	M22×1.5-LH	1	B
BT/BBT50-ER40-70	50	3.0～26	63	63	70	1 1/8-16 UN-LH	-	A
BT/BBT50-ER40-90	50	3.0～26	63	63	90	1 1/8-16 UN-LH	-	A
BT/BBT50-ER40-100	50	3.0～26	63	63	100	1 1/8-16 UN-LH	-	A
BT/BBT50-ER40-120	50	3.0～26	63	63	120	1 1/8-16 UN-LH	-	A
BT/BBT50-ER40-165	50	3.0～26	63	63	165	1 1/8-16 UN-LH	-	A
BT/BBT50-ER40-200	50	3.0～26	63	63	200	1 1/8-16 UN-LH	-	A
BT/BBT50-ER40-250	50	3.0～26	63	63	250	1 1/8-16 UN-LH	1	B
BT/BBT50-ER40-300	50	3.0～26	63	63	300	1 1/8-16 UN-LH	1	B
BT/BBT50-ER40-350	50	3.0～26	63	63	350	1 1/8-16 UN-LH	1	B
BT/BBT50-ER40-400	50	3.0～26	63	63	400	1 1/8-16 UN-LH	1	B
